La imagen del VHS salta o se desplaza: qué la causa y qué corrige un TBC
Maria C
Si la imagen de tu vídeo VHS salta, la causa más probable es un tracking desajustado o una cinta estirada; si además tiembla o se dobla arriba, hay un error de base de tiempos (jitter). Si la imagen rueda entera con una barra negra horizontal, se debe a un fallo de sincronismo vertical, a menudo por reproducir una cinta NTSC en un sistema solo PAL. Ajustar el tracking mejora los saltos; para capturar al ordenador sin temblores ni cortes hace falta un TBC (corrector de base de tiempos).
En resumen
- La imagen rueda o se desplaza verticalmente sin parar: es un fallo de sincronismo. La causa habitual es una señal débil, cables defectuosos, una cinta NTSC en un equipo PAL o la protección anticopia (Macrovision).
- La imagen salta a tirones o se sacude: suele ser un problema de tracking desajustado, cabezales sucios, correas gastadas o la velocidad LP, más sensible a desajustes mecánicos entre el vídeo que grabó la cinta y el que la reproduce.
- La imagen tiembla o se dobla en la parte superior (flagging): es un error de base de tiempos, provocado por ligeras variaciones mecánicas en la velocidad de arrastre de la cinta.
- Las capturadoras modernas cortan la imagen que tiembla: los televisores de tubo toleraban mejor estas irregularidades, pero las capturadoras USB pierden la señal o desincronizan el audio si la cinta no pasa por un TBC.
- El ajuste de tracking es el primer paso: usar los botones CH+/CH- o TRACKING del mando o el aparato puede estabilizar los saltos a tirones en cintas grabadas por otros vídeos.
Rueda, salta o tiembla: tres síntomas que no son el mismo fallo

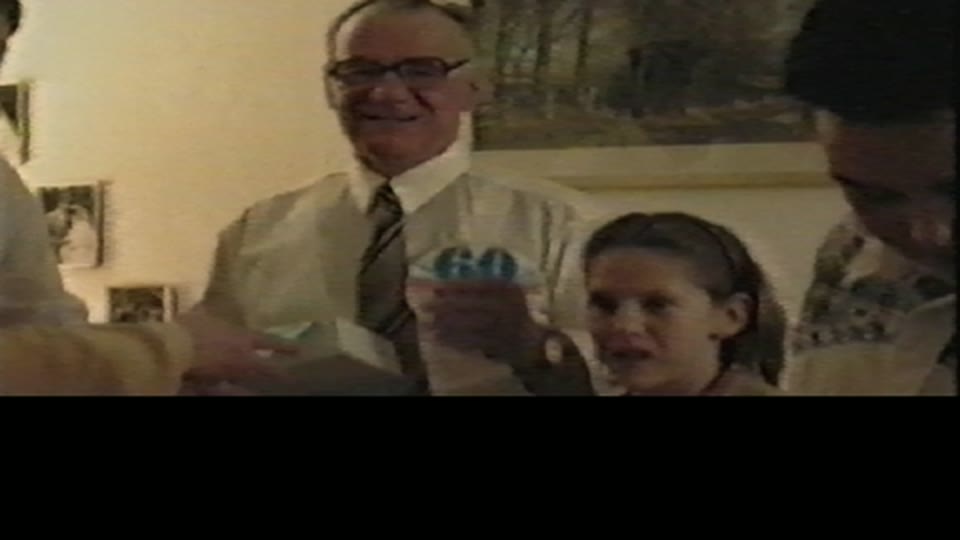

La imagen rueda hacia arriba o abajo (rolling)
Si ves que toda la imagen se desplaza verticalmente y una barra negra horizontal sube o baja continuamente por la pantalla, estás ante una pérdida del sincronismo vertical. El televisor o la capturadora no recibe la señal correcta de cuándo empieza y termina un fotograma. Esto ocurre a menudo al reproducir una cinta grabada en NTSC (a 59,94 Hz, usado en América y Japón) en un sistema diseñado solo para el formato europeo PAL (50 Hz). También puede causarlo un euroconector defectuoso, una señal degradada, o pasar una cinta original con protección Macrovision por un grabador de DVD o una capturadora, que puede provocar oscilaciones de brillo o inestabilidad vertical.
La imagen salta a tirones o se sacude
La imagen da pequeños saltos verticales, a veces acompañados de bandas de rayas horizontales o ruido estático en la parte inferior o superior. El causante principal suele ser el tracking. El tambor de cabezales no lee las pistas diagonales de la cinta con precisión. Ocurre con mucha frecuencia si la cinta se grabó en un vídeo doméstico diferente al que usas para reproducirla (especialmente en cintas antiguas, desgastadas o en velocidad LP). Si el propio aparato de vídeo tiene las correas gastadas o el rodillo de arrastre endurecido, la tensión sobre la cinta será irregular, provocando estos tirones mecánicos.

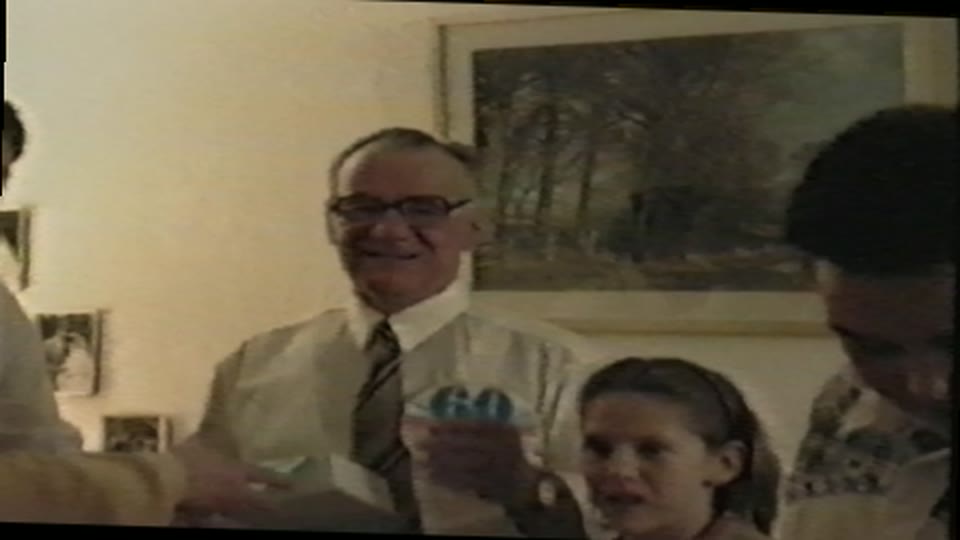

La imagen tiembla o se dobla arriba (jitter y flagging)
La imagen no da saltos bruscos hacia arriba, pero tiembla internamente; las líneas verticales rectas se ven onduladas y la parte superior del fotograma se curva de lado a lado como una bandera al viento (flagging). Esto es el temblor o inestabilidad de la base de tiempos (jitter). Es un defecto mecánico inherente al formato VHS: la cinta nunca avanza a una velocidad matemáticamente constante. Cada línea de la imagen llega a la pantalla unos microsegundos antes o después (cada línea PAL dura 64 µs) de lo debido. Aunque el ojo humano apenas lo nota en televisores antiguos, las capturadoras USB reaccionan bloqueando el fotograma o mostrando pantallas negras intermitentes.
Tabla de síntomas: qué ves y qué lo causa
| Lo que ves | Causa más probable | Qué hacer |
|---|---|---|
| La imagen rueda continuamente y se ve una barra negra gruesa. | Pérdida del sincronismo vertical (frecuente cinta NTSC reproducida en sistema PAL). | Comprueba la procedencia de la cinta. Asegúrate de que el vídeo admite reproducción en sistema dual. Revisa los cables. |
| La imagen da saltos a tirones y rayas de ruido, pero solo con cintas grabadas en otro aparato. | El tracking del aparato reproductor no está alineado con la grabación original. | Ajustar el tracking manual con el mando a distancia (CH+ / CH-) durante la reproducción. |
| La imagen salta a tirones, pero la mitad inferior de la pantalla está llena de rayas y ruido constantes. | Tracking desajustado de forma severa, posible desgaste mecánico de las guías o velocidad LP. | Intentar ajustar el tracking manual. Si persiste, no forzar la cinta; podría ser un desgaste del rodillo de arrastre del aparato. |
| La parte superior de la imagen se dobla hacia un lado o tiembla como una bandera. | Error de base de tiempos (jitter) generado por variaciones milimétricas en la tensión de la cinta. | Para corregirlo es necesario pasar la señal por un Corrector de Base de Tiempos (TBC). |
| La cinta se ve aceptablemente estable en el televisor, pero la imagen salta o se corta continuamente en la capturadora USB del ordenador. | La capturadora USB es intolerante a las irregularidades del sincronismo VHS, algo común en dispositivos sin TBC. | Se necesita interponer un TBC externo entre el vídeo y la capturadora, o usar un equipo profesional. |
| La imagen da saltos fuertes o la velocidad varía, pero solo en algunos tramos concretos de una cinta. | Cinta estirada mecánicamente en ese punto por atascos anteriores, o empalmes mal hechos. | Si el tramo es corto, dejar pasar la cinta. Si el defecto es grave, detener. Ese tramo físico está dañado y el TBC no puede reconstruirlo. |
| La imagen salta a tirones continuos acompañados de ruidos mecánicos fuertes dentro del vídeo o la cinta sale arrugada. | Fallo mecánico crítico del vídeo: rodillo de arrastre duro o mecanismo atascado. | Pulsar Stop y extraer la cinta de inmediato. No seguir reproduciendo ni usar más cintas en ese aparato para evitar roturas. |
Qué hacer si la imagen del VHS salta: 6 pasos seguros
- Ajustar el tracking con los botones del vídeo. La gran mayoría de reproductores activan el tracking automático al insertar la cinta, pero a veces no aciertan. Prueba el ajuste manual con los botones de TRACKING o, según el modelo, CH+/CH- (canal arriba o abajo) en el panel frontal o el mando a distancia mientras se reproduce la cinta. Algunos aparatos tienen además un ajuste de estabilidad vertical.
- Probar con una cinta comercial que sepas que funciona correctamente. Esto descarta si el causante de los saltos es el aparato reproductor o la propia cinta de vídeo familiar desgastada o grabada en un equipo mal calibrado.
- Comprobar el euroconector y conectar el vídeo directo al televisor. Desconecta otros aparatos intermedios como grabadores de DVD modernos o descodificadores TDT. Un euroconector mal insertado o con pines torcidos hace perder el contacto del vídeo compuesto, que lleva también el sincronismo (pin 19 en la salida del vídeo), y la imagen rueda.
- Comprobar si la cinta es NTSC y si el equipo es compatible. Fíjate en la etiqueta de la cinta. Si dice NTSC, o si la cinta fue traída de Estados Unidos o un país americano, es normal que la imagen salte y ruede si tu vídeo y tu televisor son sistemas únicamente europeos (PAL). Lee aquí más sobre cómo gestionar cintas NTSC traídas de EE. UU.
- Si estás usando una capturadora USB y la imagen salta, comprueba el televisor. Desconecta la capturadora y pon el vídeo directo al televisor de tubo tradicional (o un plano con buena entrada analógica). Si en el televisor la cinta se estabiliza, el fallo es la falta de TBC en la capturadora, que no tolera la señal.
- Usar una cinta limpiadora solo durante unos pocos segundos. La suciedad acumulada en los cabezales rotatorios puede causar tirones o pérdida severa de imagen. Haz una sola pasada de una cassette limpiadora, como máximo, siguiendo las instrucciones de la misma. Al ser abrasivas, usarla repetidamente puede dañar los cabezales. Evita limpiar el tambor a mano con bastoncillos.
Para aquí y usa un laboratorio si...
- oyes ruidos mecánicos, chasquidos o la cinta sale arrugada;
- ves manchas blancas o polvo en los bordes del rollo (posible moho);
- la imagen sigue saltando tras ajustar el tracking y probar una cinta comercial;
- la grabación es irrepetible (boda, bautizo, familiares) y solo tienes una copia.
Cada pasada por un vídeo doméstico desajustado desgasta la cinta. Así digitalizamos las cintas de vídeo con TBC.
Qué corrige un TBC y qué no
Un Corrector de Base de Tiempos (TBC, por sus siglas en inglés) es un procesador de señal que actúa como un amortiguador entre el aparato reproductor analógico y la salida digital. El circuito del TBC captura la señal inestable que sale del vídeo, guarda cada línea (o incluso un cuadro entero) en una memoria digital transitoria y luego la vuelve a emitir, esta vez mediante un reloj interno perfectamente sincronizado. El resultado es que la temporización irregular de la cinta analógica se transforma en un pulso electrónico preciso, creando una cuadrícula de fotogramas perfecta.
- Corrige: el temblor de la imagen (jitter) y el doblado de la parte superior (flagging). Un TBC de cuadro o sincronizador de cuadro (frame sync) evita además los cuadros perdidos y los cortes de sincronismo durante la captura.
- No corrige: una cinta físicamente estirada o arrugada de forma irremediable, ni recupera información magnética perdida; las manchas blancas (dropouts) solo las disimula en parte si incluye compensador de dropouts. Tampoco hace que una cinta NTSC se vea correctamente en un televisor analógico exclusivo PAL sin la conversión correspondiente.
Por qué las capturadoras USB pierden la imagen que salta
Los televisores antiguos de tubo de rayos catódicos (CRT) eran equipos analógicos muy permisivos. Si la señal VHS llegaba con unos microsegundos de retraso por culpa del desgaste de la cinta, el haz de electrones del televisor simplemente dibujaba la línea un poco más tarde, creando ese temblor o curvatura pero sin llegar a perder la imagen entera. La pantalla se adaptaba a las fluctuaciones mecánicas del vídeo.
Por el contrario, los chips digitales de las capturadoras USB y los televisores modernos de pantalla plana operan de manera rígida: esperan una señal matemática limpia y continua, con una temporización exacta de sincronismo entre cuadro y cuadro. Cuando la señal inestable del VHS llega a la capturadora y el pulso se retrasa mínimamente, la capturadora asume que la señal se ha interrumpido. Sin TBC ni sincronizador de cuadro, el chip no puede reconstruir el pulso perdido, de modo que ignora y salta ese fotograma defectuoso o emite una pantalla negra intermitente. Esta pérdida constante de fotogramas es lo que genera a menudo la desincronización de audio en capturadoras baratas, donde la imagen empieza a adelantarse o retrasarse respecto a las voces grabadas.

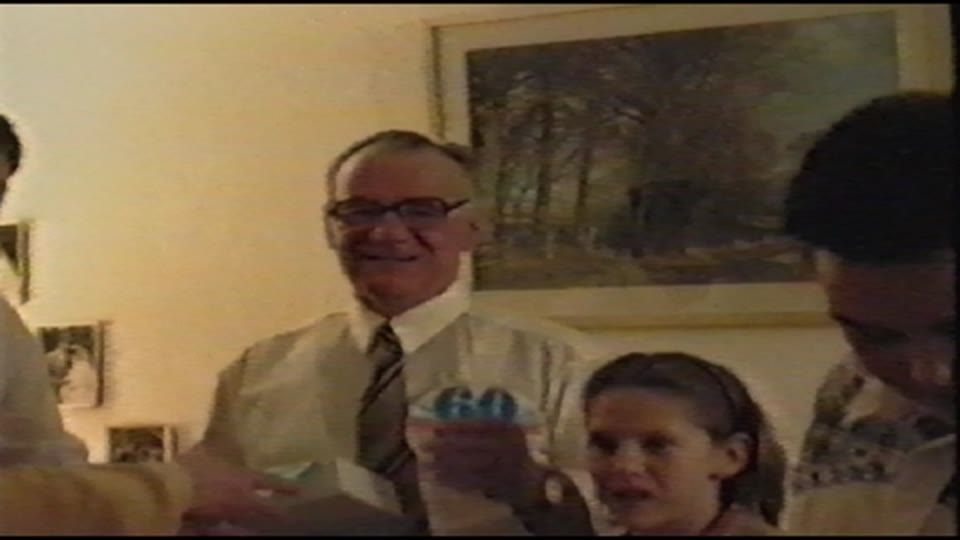

Cómo estabilizamos una cinta que salta en el laboratorio
Si la imagen de tu vídeo VHS salta y los ajustes básicos no funcionan, el proceso que seguimos en nuestro laboratorio permite recuperar cintas problemáticas o grabaciones familiares que un aparato doméstico es incapaz de reproducir correctamente. En EachMoment no procesamos material sin antes evaluar el estado de la cinta.
Realizamos una inspección visual de la cassette. Si la cinta muestra polvo blanquecino en los bordes o está muy sucia por dentro (signos de moho o degradación avanzada), no procedemos directamente a su reproducción; el reproductor podría romperse o la cinta desintegrarse. Tras verificar que se encuentra sana mecánicamente, reproducimos el archivo en una de nuestras pletinas de calidad profesional Panasonic AG-1980P. Estas pletinas incorporan un TBC de línea integrado, que corrige el temblor de cada línea; para la captura lo combinamos con sincronización de cuadro, de modo que no se pierden cuadros. Si quieres ahondar, puedes descubrir más sobre la tecnología TBC.
Llevamos a cabo un ajuste de tracking individual para cada cinta con el objetivo de maximizar la señal. Si aún se aprecia que la imagen salta o no entrega el estándar adecuado, realizamos una segunda lectura o pasamos la grabación a una pletina profesional JVC BR-S925E. Además, disponemos de equipos como la Sony EVO-9650 para extraer la máxima estabilidad en cintas Hi8 y Video8. A menudo, un ajuste avanzado de tracking combinado con TBC suprime la mayor parte de las rayas y ruido en VHS.
Una vez que capturamos la señal del TBC, realizamos un procesado posterior usando software profesional FFmpeg. Empleamos rutinas controladas de desentrelazado y reducción de ruido ajustadas para cada digitalización individual, generando un archivo final sin saltos de sincronismo y altamente compatible para la visualización doméstica actual.
Panasonic AG-1980P
Pletina VHS profesional
1990s
- TBC integrado
- Ajuste fino de tracking
JVC BR-S925E
Pletina S-VHS profesional
1990s
- Reproduce VHS y S-VHS
- Segunda lectura cuando una cinta falla
Sony EVO-9650
Pletina Hi8
1990s
- Para cintas de videocámara Hi8 y Video8
- Evita pasar la cinta por un aparato doméstico
FFmpeg
Procesado digital
actual
- Desentrelazado
- Reducción de ruido
Cuándo compensa enviar las cintas a digitalizar
Si has comprobado que los pasos iniciales para corregir los tirones no arreglan la imagen, y el metraje en cuestión contiene recuerdos familiares valiosos —bodas, bautizos, actuaciones, grabaciones que son irrepetibles— conviene tomar la decisión de digitalizar. Cuando usas una capturadora comercial en casa y la imagen salta incontrolablemente en el archivo final o se producen asincronías de audio persistentes por la falta de un equipo estable (TBC), continuar intentándolo con aparatos domésticos puede dañar permanentemente la poca información útil de la banda magnética.
En el laboratorio de EachMoment estabilizamos tus grabaciones y puedes digitalizar tus cintas de vídeo de forma fácil y segura. Nuestro proceso resulta económico si tienes volúmenes importantes y la tranquilidad de recibir resultados libres de errores mecánicos.
El coste de la digitalización es desde 4,99 € por cinta. Abonas un depósito previo de 10 € para pedir nuestra Caja de recuerdos. Puedes consultar en detalle cómo funciona el envío: nosotros te hacemos llegar la Caja de recuerdos; metes todas tus cintas (VHS, VHS-C, Hi8 y otros formatos), cierras la caja y la envías a nuestro laboratorio, donde reproducimos cada cinta en pletinas profesionales, y después recibes tus archivos digitales. El depósito de 10 € se descontará íntegramente del precio final.
Preguntas frecuentes
¿Por qué salta la imagen de mi vídeo VHS?
La imagen de un VHS salta principalmente por un desajuste del tracking o de la pista de control (los cabezales no leen la pista magnética con exactitud), debido a cintas grabadas originalmente en otro aparato o a desgaste físico de la cinta y las correas mecánicas del propio reproductor que generan tensión irregular.
¿El tracking arregla la imagen que salta?
En parte. Ajustar el tracking elimina sobre todo las bandas de ruido y reduce los saltos cuando la cinta se grabó en otro aparato; si la cinta está estirada, los saltos siguen. Sin embargo, el tracking no corrige el temblor interno (flagging) provocado por fluctuaciones en la base de tiempos durante el rodaje de la cinta.
¿Qué es un TBC y lo necesito para pasar VHS al ordenador?
Un TBC (Corrector de Base de Tiempos) estabiliza la temporización de cada línea de la imagen mediante memoria digital. Es lo que evita cortes al digitalizar cintas al ordenador, ya que las capturadoras rechazan las variaciones de las cintas VHS cortando la imagen y perdiendo cuadros sin este procesado.
¿Por qué la imagen rueda con una barra negra?
La imagen rueda porque el equipo (televisor o capturadora) pierde el pulso del sincronismo vertical de la señal. Esto sucede muy a menudo por tratar de ver una cinta NTSC (59,94 Hz, usado en América y Japón) en un reproductor o capturadora únicamente compatible con PAL europeo (50 Hz).
¿La imagen que salta significa que la cinta está estropeada?
No siempre. La mayoría de las veces el aparato reproductor de vídeo es incapaz de ajustar correctamente la señal o la capturadora no tolera ligeras imperfecciones de la señal. Sin embargo, si la imagen salta y escuchas ruidos o crujidos mecánicos provenientes de la propia pletina, detén de inmediato la reproducción para evitar arrugar la cinta.
